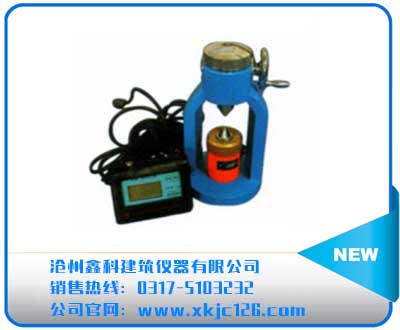

ZXL-2000型砌體砂漿強度點荷儀 砂漿點荷儀

一、主要技術參數
1、z大量程:3KN
2、z大行程:30mm
3、電源電壓:4.5V
4、凈重:4.8kg
二、結構與原理
點荷儀由蝸輪、蝸桿機械加荷系統,壓力傳感器和微電腦峰值顯示器組成,傳感器安裝在加荷系統的底座上,峰值顯示器和加荷系統用導線連接.
工作時,將預先取好的砂漿試樣放在壓頭上,用手順時針慢慢轉動點荷儀的手柄,使升降絲杠向下移動,當加載頭頂住砂漿試樣時就產生了壓力荷載,然后緩慢均勻的施加荷載直至試件破壞,此時微電腦峰值顯示器將z大荷載保持住.
三、使用方法
1、儀器使用前,先將傳感器與微電腦峰值顯示器的連線接好,然后接通電源將顯示器上電源開關打開,此時“加荷”指示燈亮,觀察顯示器上的數字是否為零若不為零應按“置零”鍵,使其清零.
2、按下“峰值”鍵,峰值指示燈亮,此時可以加荷,當試件破壞時顯示器顯示的示值為此試件的z大強度值,單位為N.
當做下一個試件時需按下“峰值”鍵使加荷指示燈亮,上一個試驗數據消除,若顯示器顯示的數值為零(顯示器有較小數值飄移屬正?，F(xiàn)象)再按下“峰值”鍵使“峰值”指示燈亮,此時可加荷做下一個試驗,若顯示器顯示數值較大在“加荷”燈亮狀態下按“置零”鍵使其清零.每次試驗均需重復上述程序,但峰值指示燈不亮?xí)r顯示器沒有峰值保護功能,顯示數值會隨著卸荷而自動消除.
3、將每個測點處剝離出的砂漿大片加工成(或選取)符合下列要求的試件:厚度5-20mm,預估作用半徑15-25mm,大面應平整,但其邊緣不要求非常規則.
4、在砂漿試件上畫出作用點,用卡尺測其厚度t,精確至0.1mm.
5、將砂漿試樣放置在下加載頭上,上、下加載頭對準預先畫好的作用點,用手順時針慢慢轉動點荷儀的手柄,通過蝸輪、蝸桿傳動使升降絲杠向下移動,當加載頭頂住砂漿試樣時就產生了壓力荷載,然后緩慢均勻的施加荷載,至試件破壞,此時停止加荷.
6、記錄下峰值顯示器讀數后,代入公式,計算強度,點荷儀顯示器的讀數單位為N.
7、將破壞后的試件拼接成原樣,量測荷載實際作用點中心到試件邊緣的最短距離即為作用半徑,j確至0.1mm.
8、注意:不要將上下加載頭直接頂壓,如需上下加載頭來做本項檢驗時,必須在上下加載頭之間放置砂漿片,以免損壞加載頭.
9、儀器的檢定調整
本儀器出廠前已與標準器進行檢定.傳感器經過一段時間使用需重新檢定時,用戶可將顯示器后蓋四個固定螺釘卸下取下前面板,旋轉數碼顯示塊左下角(上面的)電位器上的螺釘即可.(下面的電位器是用來調整零點的)調整時應將顯
示器處于“加荷”燈亮狀態下進行,反復加荷卸荷試驗.檢定后用稠油漆將調整螺釘封牢,以免受震動發生變化.
