LA-570A立柱埋深測量儀的技術參數及特點添加時間：2024-7-15 9:08:13

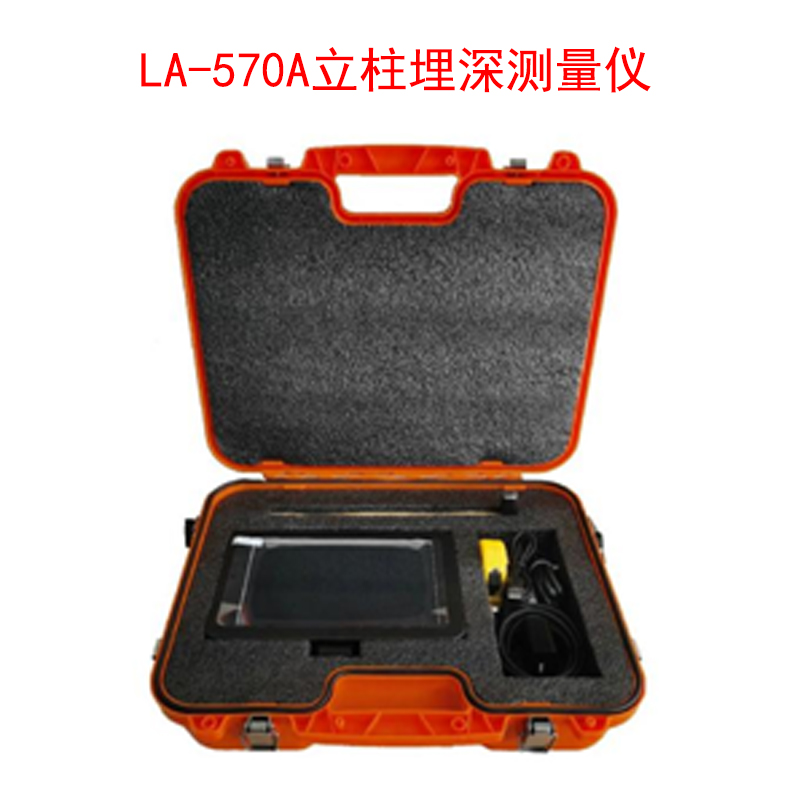

LA-570A立柱埋深測量儀

ZL 2022 2 1333854.8

測試對象與內容

測試對象：埋置于土/混凝土中的鋼質護欄立柱

測試內容：長度、埋入深度

方法

沖擊彈性波法：柱頭截面激發出脈沖信號，在立柱另一端發生反射，通過信號分析軟件計算出彈性波傳播時間，結合實際彈性波波速，得出埋入深度。通過采用本公司的一系列自由振動及噪聲抑制技術、反射信號抽取技術，有效地克服了護欄立柱這樣的中空薄壁結構測試中的難題。

特點

主機采用多層電路設計原理實現了超小型、超輕便的結構，攜帶方便（全套儀器單人即可攜帶）；

操作快捷簡便，現場無需拔樁即可快速檢測，每根立柱測試小于5分鐘（單次單點測量小于1分鐘）；

測試范圍廣：Z大測量深度可達5m；

主要元器件均采用進口軍工級器件，可靠性高，耐久性強。

主機采用金屬機身外殼配有8寸IPS屏，分辨率高達1280*800（HD Graphics），內存2G，存儲容量32G；接口：Micro USB、支持WIFI、藍牙；

組成

鋼質護欄立柱埋深沖擊彈性波檢測儀由數據采集系統、激振裝置及筆記本電腦（選配件）等組成。

儀器標準配置：測量主機系統、測量傳感器（含固定支架）、測量線纜、激振裝置（標配：小錘）、卷尺等。

技術參數

AD分辨率： 24位

采集頻率： 250KHz（可調）

分辨率：小于1cm

測試范圍： 0.6m～5.0m

檢測速度：小于5分鐘/根（單次單點測量小于1分鐘）

放大倍數： 1、2、4、8（可選）

噪聲處理：平滑/LPF/BPF/HPF等

頻譜分析： FFT/相關分析

環境溫度： -10℃～50℃

相對濕度： ≤90%RH

外形尺寸：主機：225mmX170mmX50mm

LA-570A立柱埋深測量儀
